Die neue FALCON Headend Produktfamilie bietet
allgemein bekannte und bewährte
WISI Signalaufbereitungstechnologie, die sich in verschiedenen neuen und zukunftssicheren Modellvarianten wiederfindet
und sich durch flexible Konfigurationen, speziellen Marktbedürfnissen anpassen lässt.

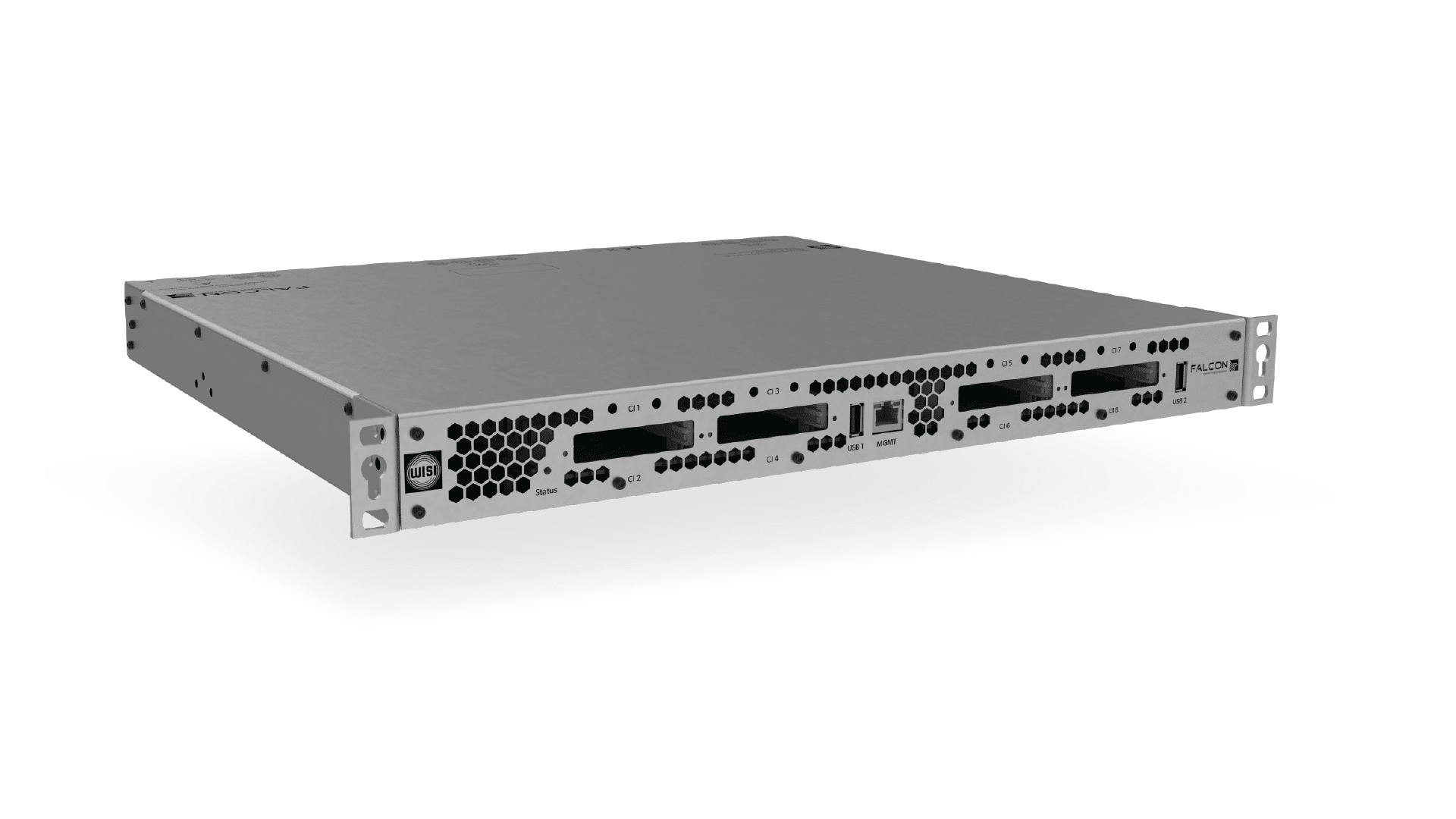

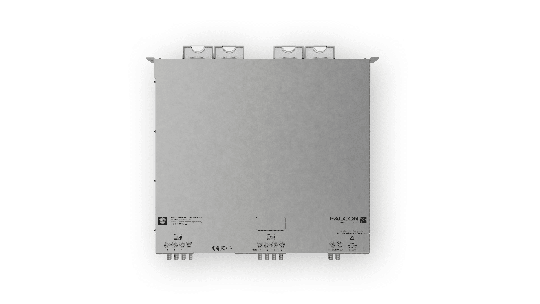

Die Kompakt-Kopfstelle GF10 06008 aus der FALCON Produktfamilie dient zur Transmodulation von 6 DVB-S/S2 Transponder
in 8 DVB-C (QAM) oder 8 DVB-T (COFDM) Kanälen. Durch die integrierte Schaltmatrix, ist die Zuordnung der verschiedenen
angeschlossenen Polarisationsebenen zu den jeweiligen Empfangstunern sehr einfach und ohne zusätzlichen, externen
Geräteaufwand möglich. Zusätzlich besteht die Möglichkeit ungewünschte Programme aus einem Transponder zu entfernen
und durch ausgangsseitiges multiplexen die Anzahl der Ausgangskanäle zu verringern. Videoclips in Form von TS-Files können
über die USB-Schnittstelle oder über den LAN Zugang den Ausgangsdatenströmen hinzugefügt werden.
ANWENDUNGEN
Hotels & Pensionen
Freizeitzentren &
Campingplätze
Krankenhäuser & REHA Kliniken
Kreuzfahrtschiffe & Handelsschiffe
Pflegeeinrichtungen & Altenheime
Büros & Wohngemeinschaften
EIGENSCHAFTEN
Transmodulator von 6 DVB-S/S2 Transpondern in 8 x DVB-C oder DVB-T Kanälen. DVB-S2X Empfang optional
Eingebaute 4 in 6 Schaltmatrix und DiSEqC 1.0 Steuerung minimiert den Montageaufwand
PID Remapping ermöglicht am Ausgang eine statische Service-ID. Bei Programmänderungen am Eingang entfällt somit ein neuer Suchlauf beim TV-Gerät bzw. Receiver
LCN / NIT Bearbeitung
Multiplex-Funktionalität am Eingang sowie am Ausgang
USB Anschluss zur Einspeisung von Videoclips
Einfache, intuitive Programmierung über Weboberfläche
Integrierter DHCP-Server, automatische Verbindungsaufnahme mit dem PC
Test-Ausgangsbuchse (-20dB) für unterbrechungsfreie Messungen
Eingebautes Schaltnetzteil mit hohem Wirkungsgrad
- Transmodulation von 12 Eingangs- in 16 DVB-C/T Ausgangskanälen
- Wahlweise Modelle mit DVB-S/S2 und/oder DVB- T/T2/C Eingangstuner
- Integrierte Schaltmatrix und DiSEqC 1.0 Steuerung
- Multiplexing am Eingang (vor CI) und Ausgang
- Bis zu 8 CI Schnittstellen
- Wahlweise Modelle ohne CI Schnittstellen
- LCN / NIT Tabellenaufbereitung
- Hotel-Mode mit PID Remapping
- 2 USB Schnittstellen für Media-Player
- Einfache, intuitive Programmierung über Webbrowser
- DHCP Server Funktionalität
- Test-Ausgangsbuchse (-20dB) für unterbrechungsfreie Messungen
- Eingebautes Schaltnetzteil mit hohem Wirkungsgrad
FUNKTION

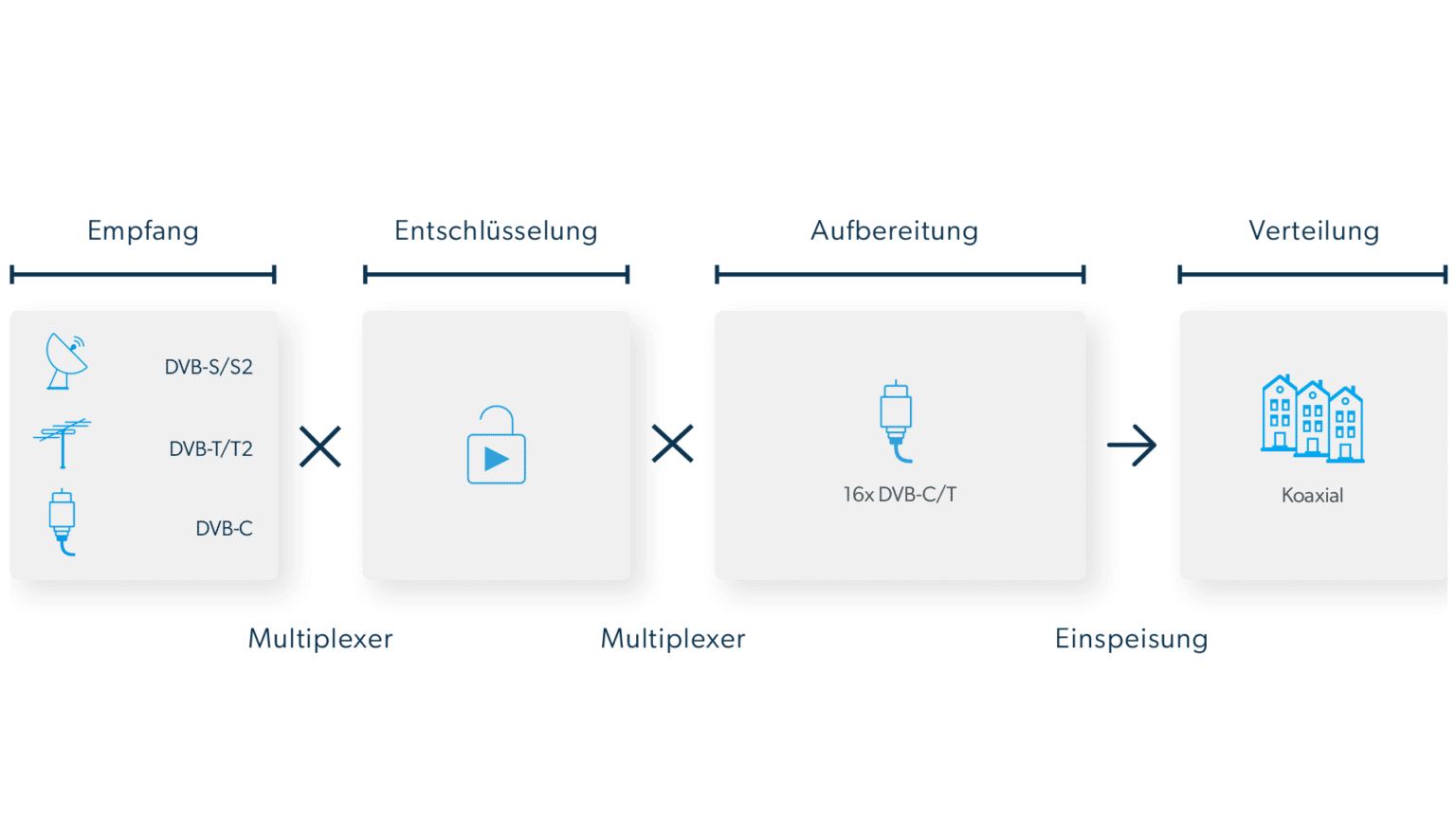

Transmodulation von bis zu 12 Satelliten Transponder (DVB-S/S2) oder terrestrische DVB-T/T2 bzw. CATV DVB-C Empfangskanäle in wahlweise bis zu 16 DVB-C oder DVB-T Ausgangskanäle. Durch die integrierte Schaltmatrix, ist die Zuordnung der verschiedenen angeschlossenen Polarisationsebenen zu den jeweiligen Empfangstunern sehr einfach und ohne zusätzlichen, externen Geräteaufwand möglich. Das spart Platz, Materialkosten und Installationszeit. Bei den Modellen mit CI Schächten, können bis zu 8 CAM Module bestückt werden, die für die zentrale Entschlüsselung von Programmen genutzt werden können. Dabei hilft die Multiplexing Funktionalität am Eingang der CI Schnittstellen für eine optimale Nutzung der CAM Kapazitäten bezüglich der Anzahl von Programmen, die gleichzeitig entschlüsselt werden können. Somit können Programme von unterschiedlichen SAT Eingangstranspondern oder terrestrischen Kanälen gebündelt einem CAM Modul zugeführt werden. Dank der zusätzlichen Multi-plexing Funktion am Ausgang, können Ausgangskanäle ebenfalls in beliebigen Zusammensetzungen von Programmen aufbereitet werden. Dies unter Berücksichtigung der maximal zur Verfügung stehenden Bandbreiten bzw. Datenraten des jeweiligen Übertragungsstandards DVB-C oder DVB-T. Über die USB Schnittstellen können externe Inhalte, wie z.B. Videosequenzen, in den Datenströmen eingefügt werden.
TECHNISCHE DATEN
Eingang | |
| Anzahl Tuner | 6 St. |
| Modulationsart | DVB-S/S2 (S2X optional) |
| Impedanz | 75 Ω |
| Eingangsfrequenzbereich | 950…2150 MHz |
| Eingangsfrequenzschritte | 1 MHz |
| Eingangspegelbereich | 50…90 dBµV |
| Symbolrate | 1…53 MS/s |
| DiSEqC | DiSEqC 1.0 |
| Konformität | DVB-S (EN 300 421), DVB-S2 (EN 302 307-1), DVB-S2X (EN 302 307-2) |
TS Verarbeitung | |
| TS stuffing | Ja |
| SI-Table handling | Ja |
| NIT handling | Ja |
| PID remapping | Ja |
QAM Verarbeitung | |
| Konstellation | 64-, 256- QAM |
| Symbolrate | 4,45...7,20 Mbaud |
| MER | >40 dB |
COFDM Verarbeitung | |
| Konstellation | QPSK, 16-, 64-QAM |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Schutzintervall | 1/8, 1/16, 1/32 |
| FFT Mode | 2k, 8k |
| MER | >40 dB |
Ausgang | |
| Impedanz | 75 Ω |
| Ausgangsfrequenzbereich | 110...862 MHz (COFDM); 50...862 MHz (QAM) |
| Ausgangsfrequenzschritte | 1 kHz |
| Ausgangspegel | 70...100 dBµV |
| Anzahl der Kanäle | 8 St. |
| Kanalzuordnung | blockweise (2 Blöcke a 4 Kanäle) |
| Rückflussdämpfung | ≥14 dB (45 MHz), 1,5 dB/Octave >10 dB |
| Ausgangsdämpfung | 0...30 dB (1 dB Schritte) |

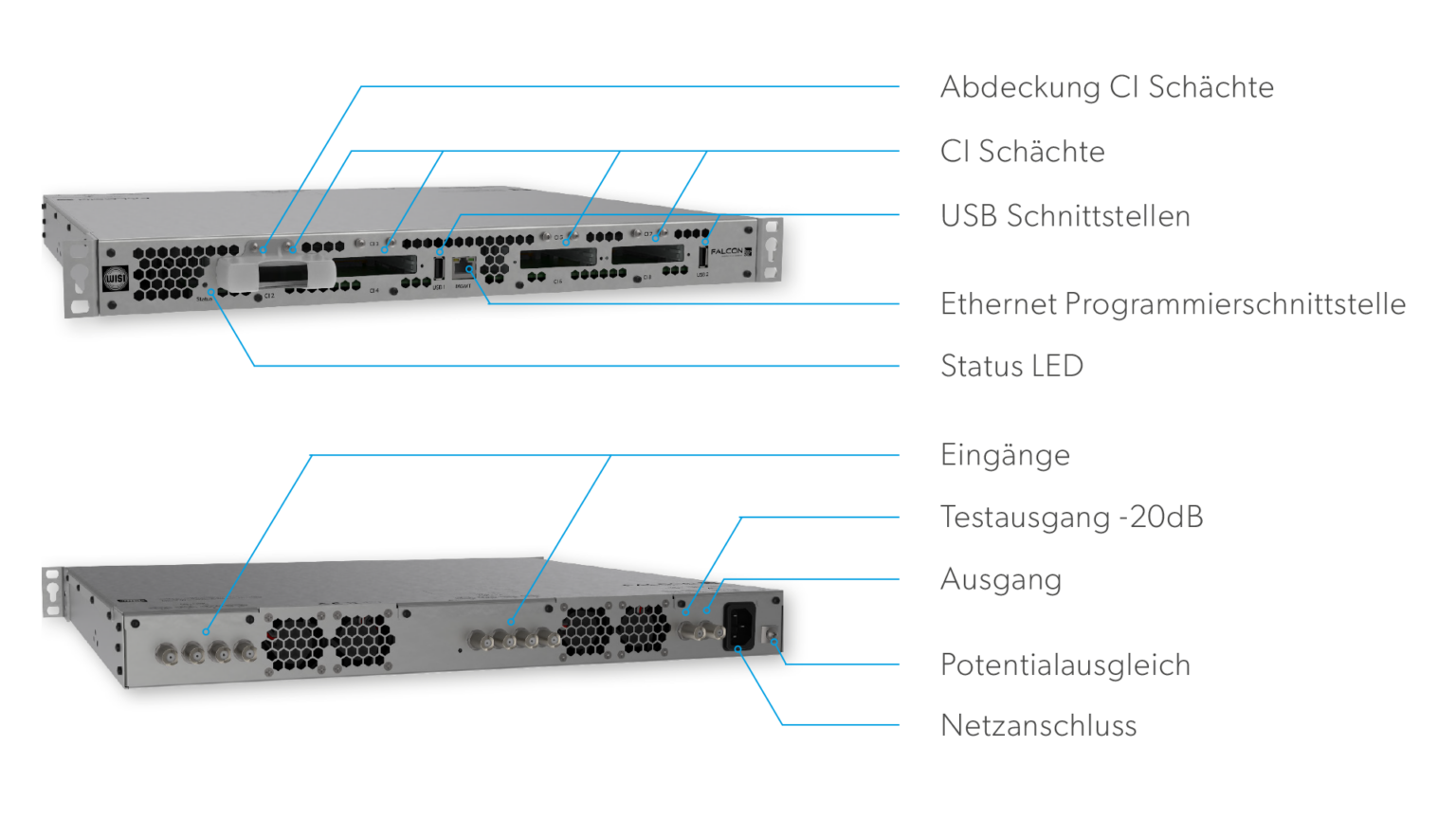

Anschlüsse | |
| Eingänge | 4x F-Buchse |
| Ausgang | 1x F-Buchse |
| Test-Ausgang | 1x F-Buchse |
| Management | 1x RJ45 |
| Media-Player | 1x USB-A |
Allgemeine Daten | |
| Versorgungsspannung | 110...240 V (50/60 Hz) |
| Abmessungen (BxHxT) | 483 x 451 x 44 mm |
| Gewicht | 3,5 kg |
| Leistungsaufnahme | max. 50 W |
| Betriebstemperaturbereich | 5...45 °C |
